|
一、用途

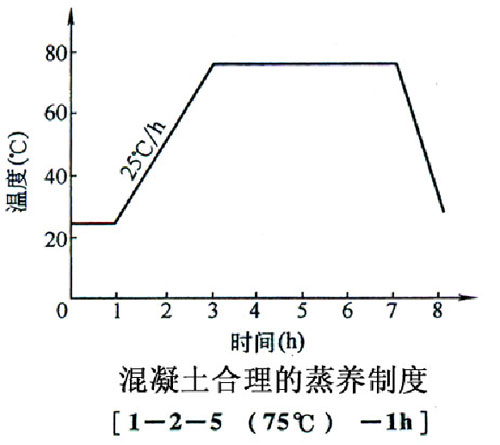

四、性能及特點 1、非引氣，非緩凝，摻本劑的混凝土減水率高（18%），含氣量?。?.9%），早期強度高（f1≥160%，f3≥150%，f7≥145%）。對鋼筋無銹蝕作用。蒸養(yǎng)時，混凝土應(yīng)具有必要的結(jié)構(gòu)強度才能升溫，蒸養(yǎng)制度應(yīng)通過試驗確定。 2、MNC-CB型混凝土防凍蒸養(yǎng)劑，屬非引氣、非緩凝型早強高效減水劑類，蒸養(yǎng)適應(yīng)性好，可縮短50%蒸養(yǎng)時間，注意砼升溫速度不超過20～25℃/h?？?15℃，既蒸養(yǎng)又防凍。 五、貯運及包裝 1、搬運時注意防潮、防破損。存放在干燥通風(fēng)處，以防受潮結(jié)塊。結(jié)塊后不影響使用效果，但必須粉碎并通過0.63mm的篩后方可使用。 2、貯存期：3年。 六、部分試樣參考數(shù)據(jù)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
[應(yīng)用實例] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MNC－B蒸養(yǎng)劑在大連地區(qū)的應(yīng)用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一、蒸養(yǎng)劑在大連森茂大廈及大連香格里拉飯店工程中的應(yīng)用 1．工程概況 工程名稱：大連森茂大廈（層高為28層，4.5萬m2，108.8m高），大連香格里拉飯店。 蒸養(yǎng)劑應(yīng)用砼方量分別為5500m3、3000m3；應(yīng)用部位為樓板和壁板，外加劑使用量分別為38.7t和22t。施工時間：1995年3月～1996年7月。 2．砼原材料及配合比 水泥：華能小野田525#R普硅水泥； 砂子：大連華家中砂，含泥1.2％，mf=2.4； 石子：大連盛遠，粒徑5～20mm，碎石； 外加劑：北京幕湖外加劑廠出品，幕湖牌MNC－B，摻量為1.8％。 混凝土配比見表1，砼強度等級是C35， 坍落度為50～70mm。砼試件組數(shù)為858組。 砼配合比 表1

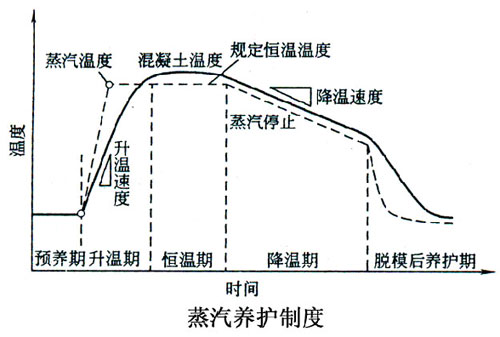

二、砼中摻MNC－B蒸養(yǎng)劑的作用 在現(xiàn)場實際應(yīng)用中，理想的混凝土內(nèi)水泥水化所需水量約是水泥重量的四分之一，但混凝土的水灰比主要受施工工作性能的限制，比理想的水灰比要大得多，過剩的水量造成混凝土孔隙以及干縮增大，強度和耐久性降低，使混凝土質(zhì)量變劣。蒸養(yǎng)劑在混凝土中可起如下作用：(1)在坍落度和水泥用量不變時減少用水量，從而提高混凝土強度；(2)在混凝土坍落度和強度不變時，可以減少混凝土的水泥用量和拌和水；(3)在混凝土拌和水量不變時，可大幅度增加坍落度，和易性好。 摻MNC－B蒸養(yǎng)劑是解決生產(chǎn)高強度混凝土構(gòu)件的重要途徑。沒摻MNC－B時，澆注混凝土?xí)r振搗感到很困難。一般構(gòu)件要求混凝土施工坍落度，控制在30－50mm，致使生產(chǎn)構(gòu)件時常有漏振現(xiàn)象；摻加MNC－B后混凝土坍落度可增大到60－80mm，工人在振搗過程中易施工，便于操作。我們通過大量試驗及實際應(yīng)用后，證明摻MNC－B特別適用生產(chǎn)混凝土強度等級C50－C60的構(gòu)件。MNC－B屬低引氣型的減水劑，可使混凝土水灰比降至0.3以下，對水泥分散力強，使混凝土結(jié)構(gòu)非常密實，非但不影響構(gòu)件的抗?jié)B性，且對構(gòu)件的抗?jié)B性還有提高。8小時85℃蒸汽養(yǎng)護較基準未摻外加劑砼強度提高15－20％，但在自然養(yǎng)護條件下強度較高，7天自然養(yǎng)護達到設(shè)計強度的90％以上，28天混凝土標準養(yǎng)護強度比未摻MNC－B強度提高30－40％。MNC－B蒸養(yǎng)劑用法為后摻法。先將水泥、砂、石加水?dāng)嚢?－2min，再加外加劑攪拌0.5min。 三、應(yīng)用MNC－B取得的經(jīng)濟效果 （1）在生產(chǎn)構(gòu)件時，砼中摻入MNC－B型蒸養(yǎng)劑，混凝土設(shè)計強度等級為C35，圖紙要求在混凝土澆筑后28d達到設(shè)計強度方可進行施加預(yù)應(yīng)力，按要求正常的工期為28d，通過摻加MNC－B后，在40℃－60℃蒸汽養(yǎng)護2－3d即可達到28d的設(shè)計強度，大大縮短了施工周期，同時節(jié)省了場地，降低了人工費用，節(jié)約了能源，提前完成任務(wù)。 （2）蒸養(yǎng)制度：靜停2h±30min。升溫3h，恒溫4（恒溫溫度≤50℃），降溫2－3h。 （3）通過使用MNC－B，可使混凝土的坍落度大大提高，使施工變得容易，解決了漏振的通病，混凝土強度保證率也有所提高。也可提高混凝土的其他性能，如：抗?jié)B、抗凍等。另外，對提高構(gòu)件質(zhì)量，節(jié)約水泥都能起到重要作用。 大型梁柱類構(gòu)件外觀質(zhì)量要求
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
