近日，住房和城鄉(xiāng)建設(shè)部辦公廳發(fā)布關(guān)于國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范（局部修訂條文征求意見(jiàn)稿）》公開(kāi)征求意見(jiàn)的通知，通知稱(chēng)，根據(jù)《住房和城鄉(xiāng)建設(shè)部關(guān)于印發(fā)2019年工程建設(shè)規(guī)范和標(biāo)準(zhǔn)編制及相關(guān)工作計(jì)劃的通知》（建標(biāo)函〔2019〕8號(hào)），住房和城鄉(xiāng)建設(shè)部組織中國(guó)建筑科學(xué)研究院有限公司等單位修訂了國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范（局部修訂條文征求意見(jiàn)稿）》，現(xiàn)向社會(huì)公開(kāi)征求意見(jiàn)，意見(jiàn)反饋截止時(shí)間為2020年12月11日。
《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB 50010-2010(2015版）

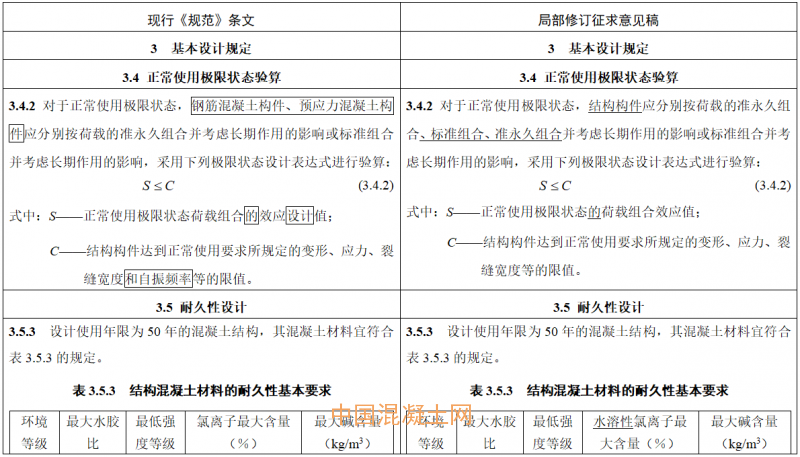

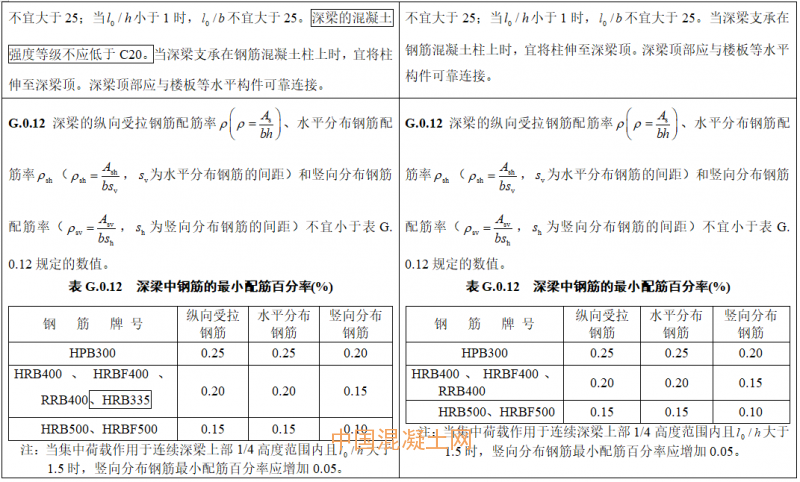

局部修訂對(duì)照表
（方框部分為刪除內(nèi)容，下劃線部分為增加內(nèi)容）
中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)
混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范
GB50010-2010
條文說(shuō)明

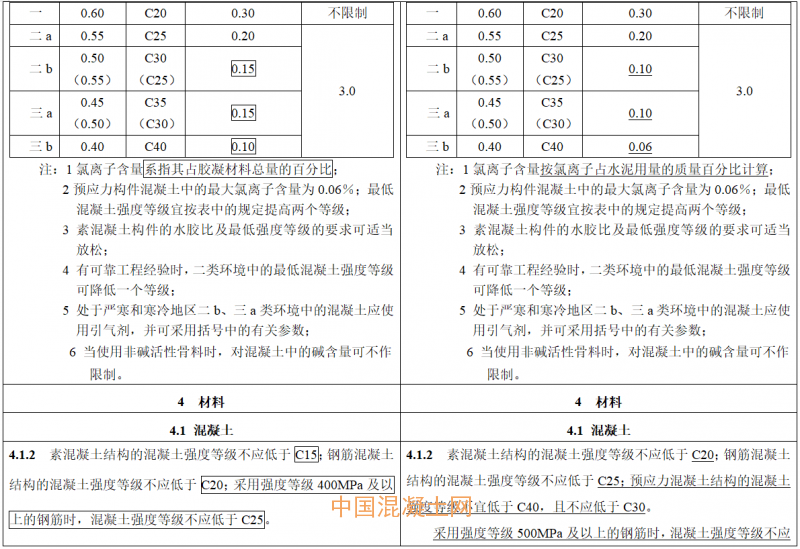

3.5.3混凝土材料的質(zhì)量是影響結(jié)構(gòu)耐久性的內(nèi)因。根據(jù)對(duì)既有混凝土結(jié)構(gòu)耐久性狀態(tài)的調(diào)查結(jié)果和混凝土材料性能的研究，從材料抵抗性能退化的角度，表3.5.3提出了設(shè)計(jì)使用年限為50年的結(jié)構(gòu)混凝土耐久性的基本要求。
影響耐久性的主要因素是：混凝土的水膠比、強(qiáng)度等級(jí)、氯離子含量和堿含量。近年來(lái)水泥中多加入不同的摻合料，有效膠凝材料含量不確定性較大，故配合比設(shè)計(jì)的水灰比難以反映有效成分的影響。本次修訂改用膠凝材料總量作水膠比及各種含量的控制，原規(guī)范中的“水灰比”改成“水膠比”，并刪去了對(duì)于“最小水泥用量”的限制?；炷恋膹?qiáng)度反映了其密實(shí)度而影響耐久性，故也提出了相應(yīng)的要求。
試驗(yàn)研究及工程實(shí)踐均表明，在凍融循環(huán)環(huán)境中采用引氣劑的混凝土抗凍性能可顯著改善。故對(duì)采用引氣劑抗凍的混凝土，可以適當(dāng)降低強(qiáng)度等級(jí)的要求，采用括號(hào)中的數(shù)值。
長(zhǎng)期受到水作用的混凝土結(jié)構(gòu)，可能引發(fā)堿骨料反應(yīng)。對(duì)一類(lèi)環(huán)境中的房屋建筑混凝土結(jié)構(gòu)則可不作堿含量限制；對(duì)其他環(huán)境中混凝土結(jié)構(gòu)應(yīng)考慮堿含量的影響，計(jì)算方法可參考協(xié)會(huì)標(biāo)準(zhǔn)《混凝土堿含量限值標(biāo)準(zhǔn)》CECS 53:93。
試驗(yàn)研究及工程實(shí)踐均表明：混凝土的堿性可使鋼筋表面鈍化，免遭銹蝕；而氯離子引起鋼筋脫鈍和電化學(xué)腐蝕，會(huì)嚴(yán)重影響混凝土結(jié)構(gòu)的耐久性。2010版修訂加嚴(yán)了氯離子含量的限值。為控制氯離子含量，應(yīng)嚴(yán)格限制使用含功能性氯化物的外加劑（例如含氯化鈣的促凝劑等）。

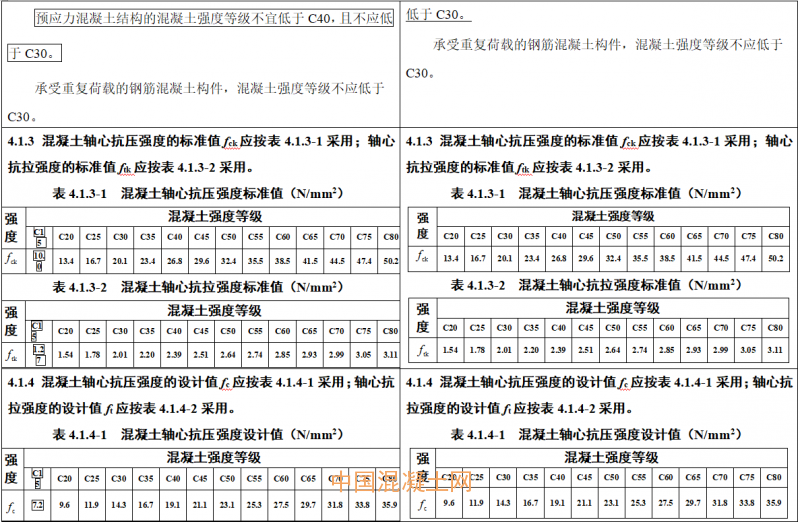

4.1.2 我國(guó)建筑工程實(shí)際應(yīng)用的高強(qiáng)混凝土強(qiáng)度等級(jí)低于發(fā)達(dá)國(guó)家。我國(guó)結(jié)構(gòu)安全度總體上與國(guó)際水平相當(dāng)，但材料用量偏高，其原因在于國(guó)際上較高的安全度是依靠較高強(qiáng)度的材料實(shí)現(xiàn)的。為提高材料的利用效率，工程中應(yīng)用的混凝土強(qiáng)度等級(jí)宜適當(dāng)提高。此次局部修訂，用C20混凝土代替C15混凝土僅限用于素混凝土結(jié)構(gòu)，各種配筋混凝土結(jié)構(gòu)的混凝土強(qiáng)度等級(jí)也普遍稍有提高。
本規(guī)范不適用于山砂混凝土及高爐礦渣混凝土，2010修訂版刪除了原規(guī)范中相關(guān)的注，其應(yīng)符合專(zhuān)門(mén)標(biāo)準(zhǔn)的規(guī)定。
4.2.1 國(guó)家現(xiàn)行鋼筋產(chǎn)品標(biāo)準(zhǔn)中，不再限制鋼筋材料的化學(xué)成分和制作工藝，而按性能確定鋼筋的牌號(hào)和強(qiáng)度級(jí)別，并以相應(yīng)的符號(hào)表達(dá)。
本次修訂根據(jù)“四節(jié)一環(huán)?！币螅岢珣?yīng)用高強(qiáng)、高性能鋼筋。根據(jù)混凝土構(gòu)件對(duì)受力性能要求，規(guī)定了各種牌號(hào)鋼筋的選用原則。
1 增加強(qiáng)度為500MPa級(jí)的高強(qiáng)熱軋帶肋鋼筋；將400MPa、500MPa級(jí)高強(qiáng)熱軋帶肋鋼筋作為縱向受力的主導(dǎo)鋼筋推廣應(yīng)用，尤其是梁、柱和斜撐構(gòu)件的縱向受力配筋應(yīng)優(yōu)先采用400MPa、500MPa級(jí)高強(qiáng)鋼筋，500MPa級(jí)高強(qiáng)鋼筋用于高層建筑的柱、大跨度與重荷載梁的縱向受力配筋更為有利；淘汰HRB335熱軋帶肋鋼筋；用300MPa級(jí)光圓鋼筋取代235MPa級(jí)光圓鋼筋，將其規(guī)格限于直徑6mm～14mm，主要用于小規(guī)格梁柱的箍筋與其他混凝土構(gòu)件的構(gòu)造配筋。對(duì)既有結(jié)構(gòu)進(jìn)行再設(shè)計(jì)時(shí)，235MPa級(jí)光圓鋼筋、335MPa級(jí)熱軋帶肋鋼筋的設(shè)計(jì)指標(biāo)仍可按原規(guī)范規(guī)定取值。
2 推廣應(yīng)用具有較好延性、可焊性、機(jī)械連接性能及施工適應(yīng)性的HRB系列普通熱軋帶肋鋼筋。列入采用控溫軋制工藝生產(chǎn)的HRBF400、HRBF500系列細(xì)晶粒帶肋鋼筋，取消牌號(hào)HRBF335鋼筋。
3 RRB400余熱處理鋼筋由軋制鋼筋經(jīng)高溫淬水，余熱處理后提高強(qiáng)度，資源能源消耗低、生產(chǎn)成本低。其延性、可焊性、機(jī)械連接性能及施工適應(yīng)性也相應(yīng)降低，一般可用于對(duì)變形性能及加工性能要求不高的構(gòu)件中，如延性要求不高的基礎(chǔ)、大體積混凝土、樓板以及次要的中小結(jié)構(gòu)構(gòu)件等。
4 增加預(yù)應(yīng)力筋的品種。增補(bǔ)高強(qiáng)、大直徑的鋼絞線；列入大直徑預(yù)應(yīng)力螺紋鋼筋（精軋螺紋鋼筋）；列入中強(qiáng)度預(yù)應(yīng)力鋼絲以補(bǔ)充中等強(qiáng)度預(yù)應(yīng)力筋的空缺，用于中、小跨度的預(yù)應(yīng)力構(gòu)件，但其在最大力下的總伸長(zhǎng)率應(yīng)滿足本規(guī)范第4.2.4條的要求；淘汰錨固性能很差的刻痕鋼絲。
5 箍筋用于抗剪、抗扭及抗沖切設(shè)計(jì)時(shí)，其抗拉強(qiáng)度設(shè)計(jì)值發(fā)揮受到限制，不宜采用強(qiáng)度高于400MPa級(jí)的鋼筋。當(dāng)用于約束混凝土的間接配筋（如連續(xù)螺旋配箍或封閉焊接箍等）時(shí)，鋼筋的高強(qiáng)度可以得到充分發(fā)揮，采用500MPa級(jí)鋼筋具有一定的經(jīng)濟(jì)效益。
6 近年來(lái)，我國(guó)強(qiáng)度高、性能好的預(yù)應(yīng)力筋（鋼絲、鋼絞線）已可充分供應(yīng)，故冷加工鋼筋不再列入本規(guī)范。

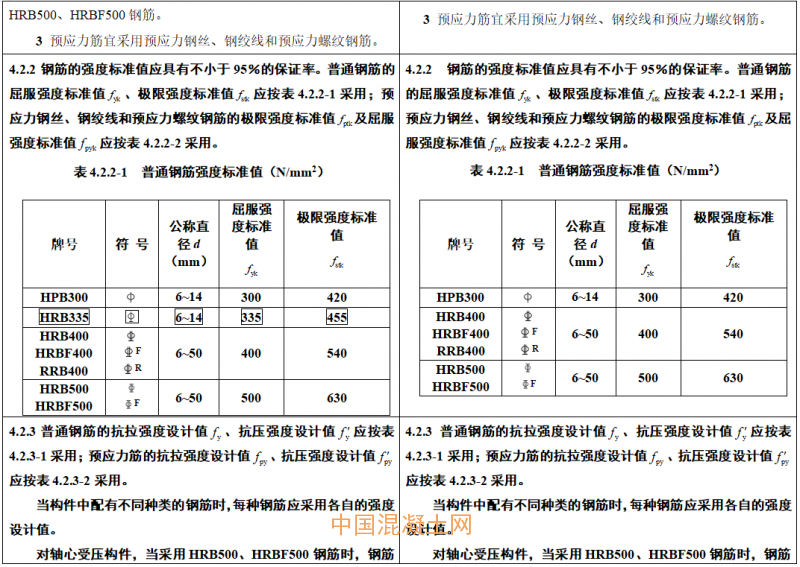

4.2.2 鋼筋及預(yù)應(yīng)力筋的強(qiáng)度取值按現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋼筋混凝土用鋼》GB 1499、《鋼筋混凝土用余熱處理鋼筋》GB 13014、《中強(qiáng)度預(yù)應(yīng)力混凝土用鋼絲》YB／T156、 《預(yù)應(yīng)力混凝土用螺紋鋼筋》GB／T 20065、《預(yù)應(yīng)力混凝土用鋼絲》GB／T 5223、《預(yù)應(yīng)力混凝土用鋼絞線》GB／T 5224等的規(guī)定給出，具有不小于95％的保證率。
普通鋼筋采用屈服強(qiáng)度標(biāo)志。屈服強(qiáng)度標(biāo)準(zhǔn)值fyk相當(dāng)于鋼筋標(biāo)準(zhǔn)中的屈服強(qiáng)度特征值ReL。由于結(jié)構(gòu)抗倒塌設(shè)計(jì)的需要，本次修訂增列了鋼筋極限強(qiáng)度（即鋼筋拉斷前相應(yīng)于最大拉力下的強(qiáng)度）標(biāo)準(zhǔn)值fstk，相當(dāng)于鋼筋標(biāo)準(zhǔn)中的抗拉強(qiáng)度特征值Rm。
現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2中，已不再列入HRBF335鋼筋和HRB335鋼筋；對(duì)HPB300光圓鋼筋從產(chǎn)品供應(yīng)與實(shí)際應(yīng)用中已基本不采用直徑不小于16mm的規(guī)格。故本次局部修訂中刪去了牌號(hào)為HRBF335鋼筋、HRB335鋼筋，對(duì)HPB300牌號(hào)的鋼筋的最大公稱(chēng)直徑限制在為14mm以下。
預(yù)應(yīng)力筋沒(méi)有明顯的屈服點(diǎn)，一般采用極限強(qiáng)度標(biāo)志。極限強(qiáng)度標(biāo)準(zhǔn)值fptk相當(dāng)于鋼筋標(biāo)準(zhǔn)中的鋼筋抗拉強(qiáng)度σb。在鋼筋標(biāo)準(zhǔn)中一般取0.002殘余應(yīng)變所對(duì)應(yīng)的應(yīng)力σp0.2作為其條件屈服強(qiáng)度標(biāo)準(zhǔn)值fpyk。本條對(duì)新增的預(yù)應(yīng)力螺紋鋼筋及中強(qiáng)度預(yù)應(yīng)力鋼絲列出了有關(guān)的設(shè)計(jì)參數(shù)。
本次修訂補(bǔ)充了強(qiáng)度級(jí)別為1960MPa和直徑為21.6mm的鋼絞線。當(dāng)用作后張預(yù)應(yīng)力配筋時(shí)，應(yīng)注意其與錨夾具的匹配性。應(yīng)經(jīng)檢驗(yàn)并確認(rèn)錨夾具及工藝可靠后方可在工程中應(yīng)用。原規(guī)范預(yù)應(yīng)力筋強(qiáng)度分檔太瑣碎，故刪除不常使用的預(yù)應(yīng)力筋的強(qiáng)度等級(jí)和直徑，以簡(jiǎn)化設(shè)計(jì)時(shí)的選擇。

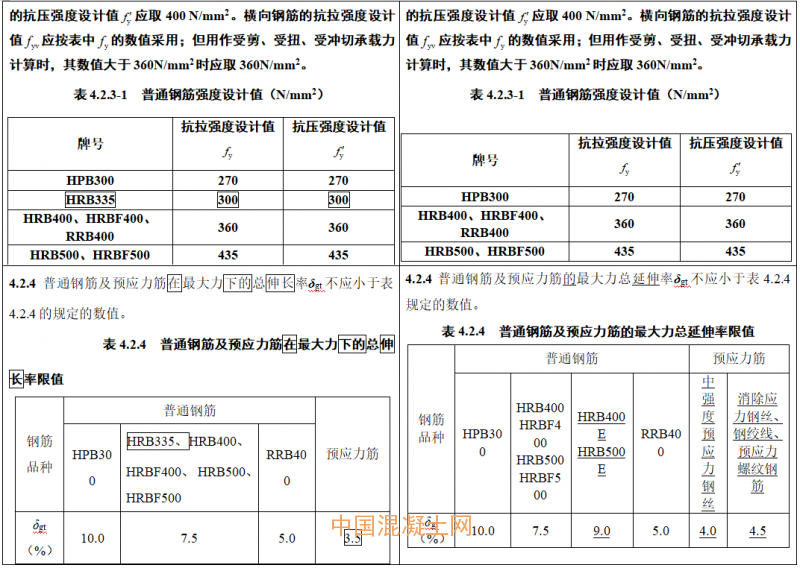

4.2.4 本條明確提出了對(duì)鋼筋延性的要求。根據(jù)我國(guó)鋼筋標(biāo)準(zhǔn)，將最大力總延伸率δgt（相當(dāng)于鋼筋標(biāo)準(zhǔn)中的Agt）作為控制鋼筋延性的指標(biāo)。最大力總延伸率δgt不受斷口-頸縮區(qū)域局部變形的影響，反映了鋼筋拉斷前達(dá)到最大力（極限強(qiáng)度）時(shí)的均勻應(yīng)變，故又稱(chēng)均勻伸長(zhǎng)率。
對(duì)中強(qiáng)度預(yù)應(yīng)力鋼絲，產(chǎn)品標(biāo)準(zhǔn)規(guī)定其最大力總延伸率δgt為2.5%。本次局部修訂適當(dāng)提高了要求，中強(qiáng)度預(yù)應(yīng)力鋼絲用做預(yù)應(yīng)力鋼筋時(shí)，規(guī)定其最大力總延伸率δgt應(yīng)不小于4.0%，對(duì)于消除應(yīng)力鋼絲、鋼絞線、預(yù)應(yīng)力螺紋鋼筋規(guī)定其最大力總延伸率δgt不應(yīng)小于4.5%。

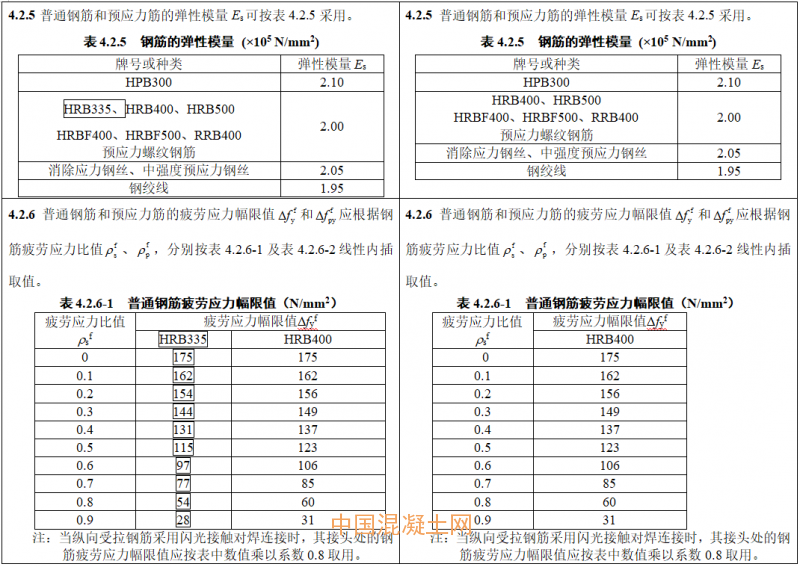

4.2.5 鋼筋的彈性模量同原規(guī)范。由于制作偏差、基圓面積率不同以及鋼絞線捻絞緊度差異等因素的影響，實(shí)際鋼筋受力后的變形模量存在一定的不確定性，而且通常不同程度地偏小。因此，必要時(shí)可通過(guò)試驗(yàn)測(cè)定鋼筋的實(shí)際彈性模量，用于設(shè)計(jì)計(jì)算。
2015版局部修訂中，刪除了HRBF335鋼筋牌號(hào)，取消了原表注，正文中的“應(yīng)”改為“可”。本次局部修訂，刪除了HRB335鋼筋牌號(hào)。

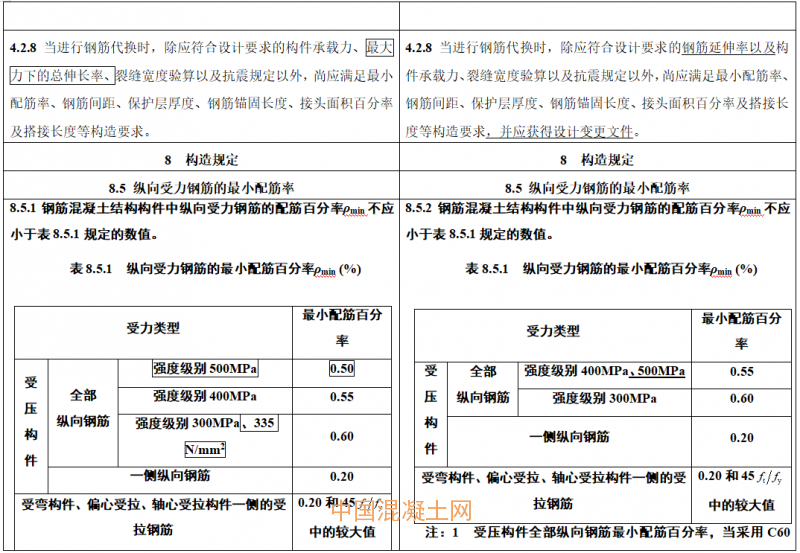

4.2.8 鋼筋代換除應(yīng)滿足等強(qiáng)代換的原則外，尚應(yīng)綜合考慮不同鋼筋牌號(hào)的性能差異對(duì)裂縫寬度驗(yàn)算、構(gòu)件最小配筋率以及抗震性能等的影響，并應(yīng)滿足鋼筋間距、保護(hù)層厚度、錨固長(zhǎng)度、搭接接頭面積百分率及搭接長(zhǎng)度等的要求。

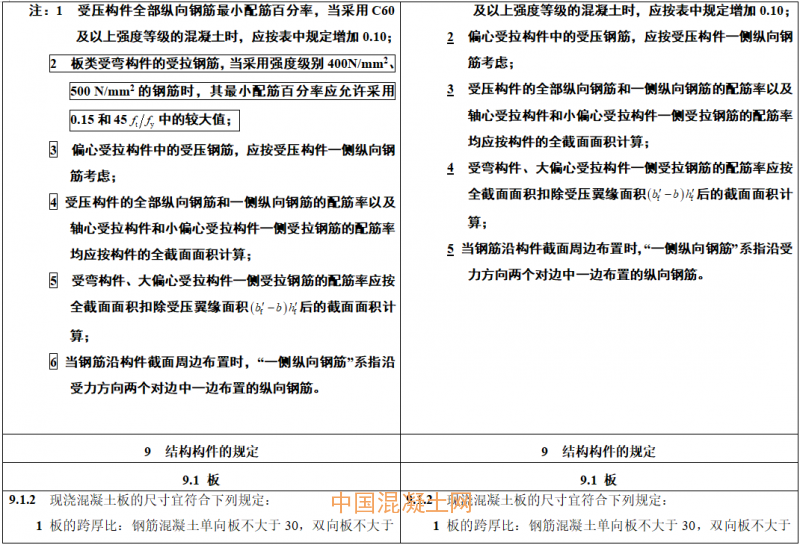

8.5.1 我國(guó)建筑結(jié)構(gòu)混凝土構(gòu)件的最小配筋率與其它國(guó)家相比明顯偏低，歷次規(guī)范修訂最小配筋率設(shè)置水平不斷提高。受拉鋼筋最小配筋百分率仍維持原規(guī)范由配筋特征值（45）及配筋率常數(shù)限值0.20的雙控方式。但由于主力鋼筋己由335N/mm2提高到400N/mm2~500N/mm2，實(shí)際上配筋水平已有明顯提高。
受壓構(gòu)件是指柱、壓桿等截面長(zhǎng)寬比不大于4的構(gòu)件。規(guī)定受壓鋼筋最小配筋率的目的是改善其性能，避免混凝土突然壓潰，并使受壓構(gòu)件具有必要的剛度和抵抗偶然偏心作用的能力。本次修訂規(guī)范對(duì)受壓構(gòu)件縱向鋼筋的最小配筋率基本不變，即受壓構(gòu)件一側(cè)縱筋最小配筋率仍保持0.2%不變，而對(duì)不同強(qiáng)度的鋼筋分別給出了受壓構(gòu)件全部鋼筋的最小配筋率：0.50、0.55和0.60三兩檔，比原規(guī)范稍有提高?？紤]到強(qiáng)度等級(jí)偏高時(shí)混凝土脆性特征更為明顯，故規(guī)定當(dāng)混凝土強(qiáng)度等級(jí)為C60及以上時(shí)，最小配筋率上調(diào)0.1%。

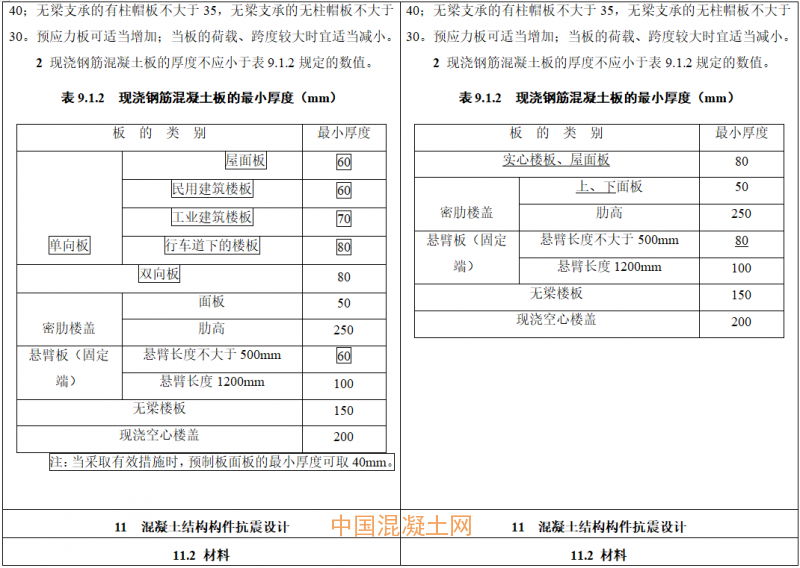

9.1.2 本條考慮結(jié)構(gòu)安全及舒適度（剛度）的要求，根據(jù)工程經(jīng)驗(yàn)，提出了常用混凝土板的跨厚比，并從構(gòu)造角度提出了現(xiàn)澆板最小厚度的要求?，F(xiàn)澆板的合理厚度應(yīng)在符合承載力極限狀態(tài)和正常使用極限狀態(tài)要求的前提下，按經(jīng)濟(jì)合理的原則選定，并考慮防火、防爆等要求，但不應(yīng)小于表9.1.2的規(guī)定。
本次修訂從安全和耐久性的角度適當(dāng)增加了密肋樓蓋、懸臂板的厚度要求。還對(duì)懸臂板的外挑長(zhǎng)度作出了限制，外挑過(guò)長(zhǎng)時(shí)宜采取懸臂梁-板的結(jié)構(gòu)形式。此外，根據(jù)工程經(jīng)驗(yàn)，還給出了現(xiàn)澆空心樓蓋最小厚度的要求。

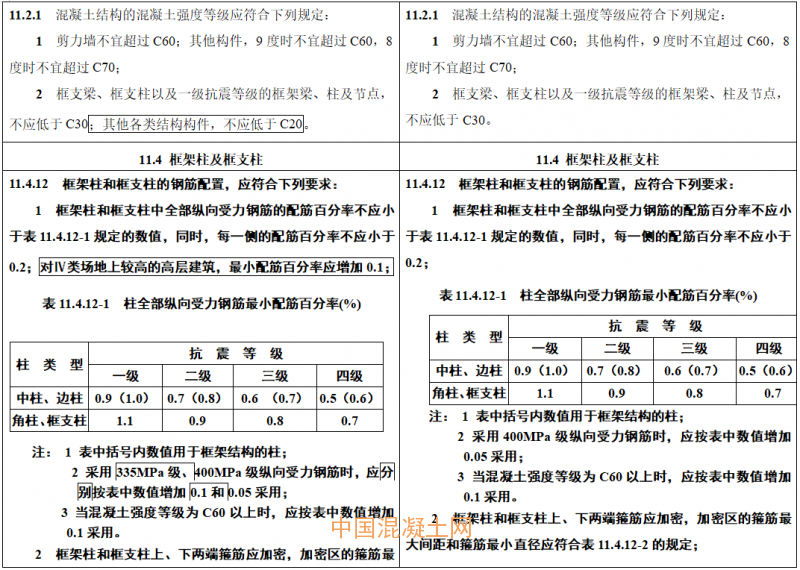

11.4.12 框架柱縱向鋼筋最小配筋率是抗震設(shè)計(jì)中的一項(xiàng)較重要的構(gòu)造措施。其主要作用是：考慮到實(shí)際地震作用在大小及作用方式上的隨機(jī)性，經(jīng)計(jì)算確定的配筋數(shù)量仍可能在結(jié)構(gòu)中造成某些估計(jì)不到的薄弱構(gòu)件或薄弱截面；通過(guò)縱向鋼筋最小配筋率規(guī)定可以對(duì)這些薄弱部位進(jìn)行補(bǔ)救，以提高結(jié)構(gòu)整體地震反應(yīng)能力的可靠性；此外，與非抗震情況相同，縱向鋼筋最小配筋率同樣可以保證柱截面開(kāi)裂后抗彎剛度不致削弱過(guò)多；另外，最小配筋率還可以使設(shè)防烈度不高地區(qū)一部分框架柱的抗彎能力在“強(qiáng)柱弱梁”措施基礎(chǔ)上有進(jìn)一步提高，這也相當(dāng)于對(duì)“強(qiáng)柱弱梁”措施的某種補(bǔ)充。考慮到適當(dāng)提高安全度的需要，表11.4.12-1中的縱向鋼筋最小配筋率值與02版規(guī)范相比有所提高，采用400MPa級(jí)鋼筋的縱向鋼筋最小配筋率值較02版規(guī)范提高了0.05。

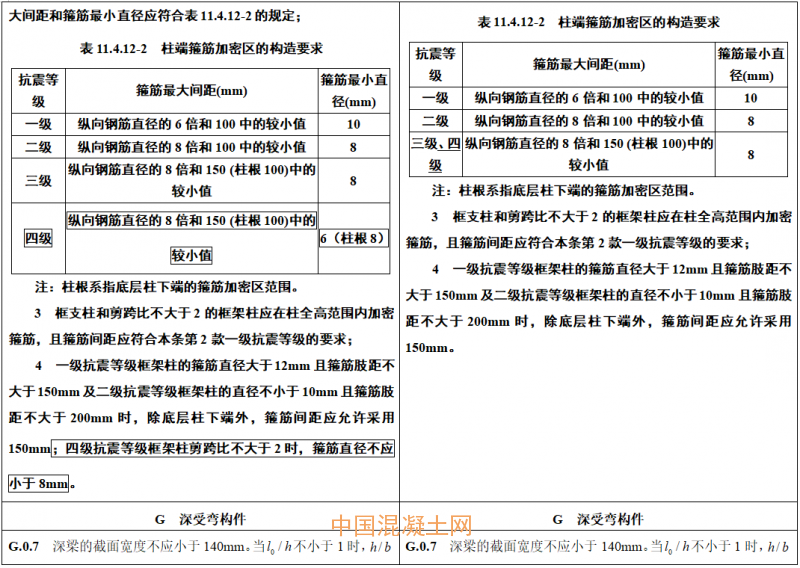

本次修訂根據(jù)工程經(jīng)驗(yàn)對(duì)柱箍筋間距的規(guī)定作了局部調(diào)整，以利于保證混凝土的施工質(zhì)量。
