一、產(chǎn)品簡介
本品為白色或微黃色可流動性粉末，分子式 C 2 H 2 CaO 4 ， 是一種用于建筑砂漿、建筑混凝土中的添加劑，也可作為石油、天然氣開采加工助劑。
二、理化指標

三、主要用途
本品主要用于建筑砂漿與各種混凝土中，加快水泥的硬化速度，縮短凝結時間，特別在冬季施工中，避免低溫下凝結速度過慢。脫膜快，使水泥產(chǎn)品盡早提高強度投入使用。
四、參考用量
每噸水泥砂漿、混凝土的用量約為 0.5 ～ 1.0% ，最大添量為水泥量的 2.5% 。甲酸鈣的用量是隨著溫度的下降而逐漸增加，即使在夏季中應用 0.3 ～ 0.5% 的量，也會起到明顯的早強效果。
五、儲存： 陰涼干燥處儲存，六個月內使用。

甲 酸 鈣

供應形式：

工業(yè)級別 分子量 = 130.1 克 / 摩爾

成分式： C2H2CaO4

結構式：
　　　　

產(chǎn)品描述
甲酸鈣含量（計算結果）不小于 98.0 ％
甲酸根含量（滴定法）不小于 67.8 ％
甲酸鈣是一種白色至淺黃色、可自由流動并具有輕微氣味的粉末。該物質細度在篩分顆粒度分析中（微?。┎▌託w功于其制造工藝，但并不作為一種質量標準。甲酸鈣是加速混凝土凝結和硬化的一種混凝土添加劑。

加速混凝土的凝結和硬化是指：
1 、縮短初凝時間
2 、使低溫度條件下水泥的緩凝現(xiàn)象正常變化。
3 、增加早期強度增長速率。
4 、縮短混凝土預制件生產(chǎn)中在模塊內的閉模時間。
5 、縮短混凝土達到荷載能力的時間。

應用領域
甲酸鈣用于生產(chǎn)非鋼筋混凝土（如混凝土塊和板的生產(chǎn)）和不帶防靜電功能的鋼筋混凝土。

加工
甲酸鈣在水泥中的添加量不應超過其重量的 2.5 ％。正確的添加量取決于應用計劃、水泥的壽命和質量、加工溫度，以及水和水泥之間的比例。使用甲酸鈣前，建議先做適應性試驗。

包裝
25 公斤 / 紙袋， 1000 公斤 / 大袋

運輸和貯存
甲酸鈣在運輸上被歸入非危險品，貯存于干燥處，遠離食品和飲料

補充技術數(shù)據(jù)
堆積密度約 1.15 公斤 / 升

特殊信息
如托盤堆積起來，該物質可在存儲工程中固化。如需進一步的信息，請參見 DIN 安全數(shù)據(jù)單。
分子量： 130.0理化性質：白色結晶粉末，略有吸濕性，味微苦。中性，無毒，溶于水。

比重： 2.023( 20 ℃ deg.c) 。

堆密度： 900 ～ 1000g/kg 。

分解溫度：大于 400 ℃ 。

用途：本品是國內外新開發(fā)的一種新型飼料添加劑，適用于各類動物。具有酸化、防霉、抗菌等功能，同時也廣泛應用于化工、建材、制革等工業(yè)生產(chǎn)。

Product quality ： DB / 3703 G 1705 3 － 88

Calcium Formiate

Style of supply:
Industrial grade Molecular weight=130.1/mol

Molecular formula: C2H2CaO4
　　　　　　　　　　

emporical formula
Content of calcium formiate （ calculated result ） not less than 98.0 ％
Content of formic acid radical （ titration method ） not less than 67.8 ％
Description of the product: calcium formiate is a kind of powder with slight odor and color of white to pale yellow, which can flow freely. The granularity of this substance is fluctuant within （ tiny ） the analysis of sieve size and it subjects to the manufacture technique ,but which is not considered as a quality standard. Calcium formiate is a concrete additive that can accelerate the coagulation and hardening of concrete, which means:
1 、 Shorten initial setting time
2 、 Normalize the retardation setting of cement under low temperature
3 、 Increase the increment speed of early strength
4 、 Shorten die close time of concrete prefabricated parts in the die block
5 、 Shorten the time of concrete to reach weight-bearing power

Applicable area

Calcium formate is applicable for production of non-steel bar （ such as manufacture of concrete unit and slap ） and steel bar concrete without anti-static function.

Processing

The dosage of calcium formate in cement should not exceed 2.5 ％ of the weight. Correct dosage should subject to the application project, lifetime and quality of cement, processing temperature as well as the proportion of water and cement. Aptitude test is suggested to take before using calcium formate.

Package

25 ㎏ /paper bag,1000 ㎏ /sack

Transportation and storage

Calcium formate belongs to non-hazardous product, and it should be stored in dry place, far away from food and drinks.

Technical data supplied
Slacking density about 1.15 ㎏ /liter

Special information
If slacked salver, this substance may solidify during storage. Please refer to DIN safe date sheet for further information.
Calcium formate

Molecular formula ： Ca(HCOO) 2 M . W . ： 130 . 0

Physicochemical property ： White crystalline powder ， slightly moisture absorption ， bitter, medium property ， nontoxic ．

S.G . ： 2 . 2023( 20 ℃ deg . c) .

Tap density ： 90 0 ～ 1000g / kg 。

decomposition temperature ： > 40 0 ℃

Use ： New feedstuff additive ， fit for various animals . acidification ， antimildew ， disinfection ， widely used in chemical ， construct material and leather product ．

Product quality ： DB / 3703 G 1705 3 － 88

[ 應用實例 1]

甲酸鈣早強劑在干粉砂漿中的應用

　　甲酸鈣作為一種外加劑，廣泛應用在干粉砂漿中，具有加速水泥水化、提高砂漿早期強度的性能，并可以起到一定的減水作用。甲酸鈣的選擇對干粉砂漿性能的影響很大。本文通過試驗分析甲酸鈣早強劑性能及其摻量對砌筑砂漿和抹灰砂漿性能的影響。

1 甲酸鈣的性能及選用
　　 甲酸鈣是一種白色或微黃色流動性粉末。分子式為 C 2 H 2 CaO 4 。它可以加快水泥水化速度，避免在冬季或低溫潮濕條件下施工凝結速度過慢的問題，提高水泥初期強度，從而提高砂漿的早期強度。干粉砂漿中一般使用硅酸鹽水泥，其特征是早期強度低、后期強度高，因而加入適量甲酸鈣對提高產(chǎn)品的早期強度是有益的。甲酸鈣對硅酸鹽水泥的影響不僅取決于水泥的性能，也取決于水泥中硅酸三鈣 Ca 3 S 的含量， Ca 3 S 含量低，甲酸鈣的增強效果顯著。甲酸鈣可以提高液相中 Ca 2+ 的濃度，使硅酸鈣溶出速度加快，而且同離子效應會使結晶加快，增加砂漿中固相比例，有利于水泥石結構的形成。
　　 我們通過對其外觀、細度、甲酸根含量、在冷水中的溶解性等方面進行分析判斷，研究甲酸鈣在砂漿中的分散性及粘強強度。
　　 通過對甲酸鈣產(chǎn)品性能以及在抹灰砂漿中的粘結強度進行試驗對比。采用原料： P.O 42.5 級普通硅酸鹽水泥 ( 用 C 表示 ) ，河沙（粒徑≤ 0.5mm ，用 S 表示 ) ，拌和水 ( 用 W 表示 ) 。參照 JG/T 99 2 — 2006 《墻體保溫用膨脹聚苯乙烯板膠粘劑》標準中拉伸粘結強度的試驗方法。將未摻加甲酸鈣的砂漿與摻加了不同廠家生產(chǎn)的相同量甲酸鈣的砂漿進行對比，不同廠家的甲酸鈣產(chǎn)品用 I 、Ⅱ、Ⅲ表示。抹灰砂漿配合比為： C ： S ： W=300 ： 600 ： 200 。在標準條件下．測試抹灰砂漿與水泥板 3d 粘結強度，甲酸鈣摻量均為 0.5 ％。實驗結果見表 1 。

表 1 不同廠家甲酸鈣相同摻量的抹灰砂漿與水泥板粘結強度實驗結果

　　分析表 1 中數(shù)據(jù)可得：摻加了甲酸鈣 I 的抹灰砂漿早期強度有明顯提高，而摻加了甲酸鈣Ⅲ的抹灰砂漿早期強度比較低。因此，甲酸鈣質量的好壞直接影響干粉砂漿的早期強度。選擇摻入的甲酸鈣必須能夠提高砂漿的早期強度，并且凝結速度適當，不得含有降低后期強度及破壞砂漿內部結構的有害物質，還應具備很好的分散性和溶解性。

2 甲酸鈣對砌筑砂漿強度的影響
　　 按照國標 GB 807 6 — 1997 《混凝土外加劑》中對早強劑性能的要求，在干粉砂漿的使用中應注意防鋼筋銹蝕的問題。甲酸鈣在砌筑砂漿中的作用主要體現(xiàn)在抗壓強度，其摻量一般為 2 ％～ 3 ％。

2 ． 1 甲酸鈣對水泥凝結時間的影響
　　 實驗選用 P.O 42.5 級普通硅酸鹽水泥。圖 1 為甲酸鈣對水泥凝結時間的影響，從圖中可以看出，隨著甲酸鈣摻量的增加，水泥的凝結時間逐漸縮短。由此可見，甲酸鈣對水泥有很強的促凝作用。

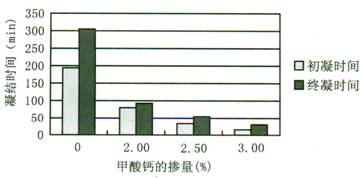

圖 1 甲酸鈣對水泥凝結時間的影響

2 ． 2 甲酸鈣摻量對混凝土砂漿強度及凝結時間的影響
　　 參照 GB 807 6 — 1997 《混凝土外加劑》規(guī)定的方法進行甲酸鈣摻量對混凝土砂漿強度和凝結時間的影響試驗。砂漿配合比為： C:S:G:W=335:736:1105:201 。試驗結果見圖 2 、圖 3 。

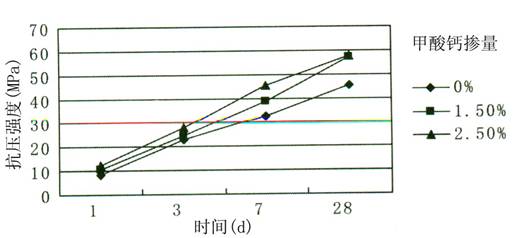

圖 2 甲酸鈣摻量對混凝土砂漿抗壓強度的影響

　　從圖 2 可以看出：在同一時間內，摻入 2.5 ％甲酸鈣的混凝土砂漿初期抗壓強度高于摻入 1.5 ％甲酸鈣的混凝土砂漿。由此可見，甲酸鈣在一定摻量范圍內，摻量越大，對混凝土砂漿初期抗壓強度的影響越明顯。
　　 從圖 3 可見：隨著甲酸鈣摻量的增大，砂漿的初凝和終凝時間都明顯縮短，從而提高了砂漿的初期抗壓強度。

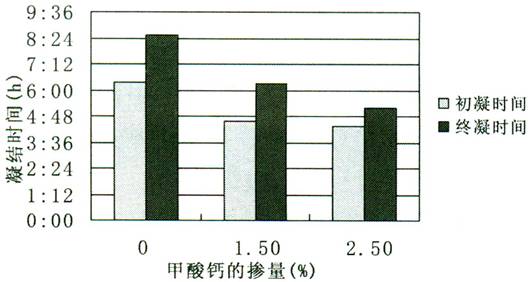

圖 3 甲酸鈣的摻量對混凝土砂漿凝結時間的影響

3 甲酸鈣對抹灰砂漿強度的影響
　　 通過系統(tǒng)試驗確定甲酸鈣的摻量、溫度對抹灰砂漿強度的作用。實驗方法參照 JG/T99 2 — 2006 《墻體保溫用膨脹聚苯乙烯板膠粘劑》標準中的拉伸粘結強度進行實驗。原材料選用 P.042.5 級普通硅酸鹽水泥 ( 用 C 表示 ) 、河沙 ( 細 度≤ 0.5mm ，含泥量≤ 0.3 ％，含水量≤ 0.1 ％，用 S 表示 ) 、拌和水 ( 用 W 表示 ) ，甲酸鈣選用 I 廠生產(chǎn)的產(chǎn)品，抹灰砂漿配合比為 C:S:W=300:600:200 。抹灰砂漿中甲酸鈣的摻量在夏季一般為 0.3 ％～ 0.5 ％，冬季一般為 0.5 ％～ 1.0 ％。在標準條件下，對比不同摻量的甲酸鈣對抹灰砂漿粘結強度的影響，以及不同溫度下同一摻量的甲酸鈣對抹灰砂漿粘結強度的影響。

3 ． 1 不同摻量的甲酸鈣對抹灰砂漿的強度影響
　　 甲酸鈣的摻量對砂漿的早期強度有明顯的影響。隨著甲酸鈣摻量的增加，砂漿的早期強度明顯提高。但當摻量較高時，也會降低砂漿的強度，發(fā)生砂漿開裂的現(xiàn)象。試驗結果見圖 4 。

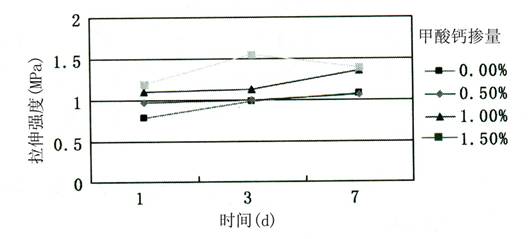

圖 4 甲酸鈣的摻量對砂漿拉伸強度的影響

　　從圖 4 可得出結論：抹灰砂漿的早期粘結強度隨甲酸鈣的摻加量的增加而增大，但對后期強度影響不大。

3 ． 2 不同溫度下甲酸鈣對抹灰砂漿粘結強度的影響
　　 溫度是影響早強劑作用的又一因素，低溫下水泥水化速度和程度明顯下降，早強劑可以促進水泥水化過程，加速水泥凝結硬化，使其達到提高 1d 和 3d 的強度的效果，而對于低溫下的砂漿，甲酸鈣又能使其更快達到臨界強度，以避免砂漿所形成水化結構體系的破壞，克服低溫對砂漿強度的影響。
　　 此試驗將甲酸鈣摻量為 0.5 ％的抹灰砂漿分別在 l 0 ℃ 、－ l 0 ℃ 的條件下養(yǎng)護 3d ，并在標準條件下養(yǎng)護 1d ，測量砂漿與水泥板的粘結強度，如圖 5 。

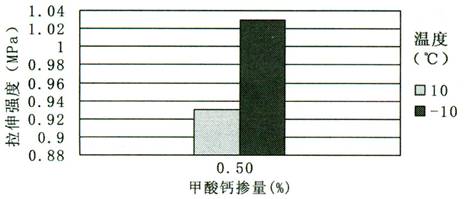

圖 5 不同溫度同一甲酸鈣摻量對砂漿強度影響

　　從實驗結果圖 5 分析：溫度越低，甲酸鈣對砂漿的早期強度影響越明顯。

4 結論
　　 甲酸鈣作為一種有機早強劑，其特有的性能可加快水泥的水化，提高干粉砂漿的早期強度。選擇合適的甲酸鈣品種和摻量對其能否在干粉砂漿中起到應有的作用是至關重要的。

從上述實驗可以得出以下幾個結論：
(1) 甲酸鈣能提高早期強度，兼有減水作用。
(2) 甲酸鈣的溶解性及其在砂漿中的分散性對干粉砂漿的早期強度有明顯的影響。
(3) 在砌筑砂漿中，甲酸鈣摻量一般為 2 ％～ 3 ％，而抹灰砂漿中的甲酸鈣用量：夏季用量一般約 0.3 ％～
0.5 ％，冬季用量一般約 0.5 ％～ 1.0 ％。
(4) 甲酸鈣摻量 0 ％～ 1.5 ％時，抹灰砂漿的粘結強度隨其摻量的增加而逐漸提高。但當摻量過高時，會出現(xiàn)過快凝結甚至速凝，會引起抹灰砂漿后期開裂，并降低其強度。
(5) 一定摻量的甲酸鈣，在低溫條件下，砂漿的早期強度變化顯著。
